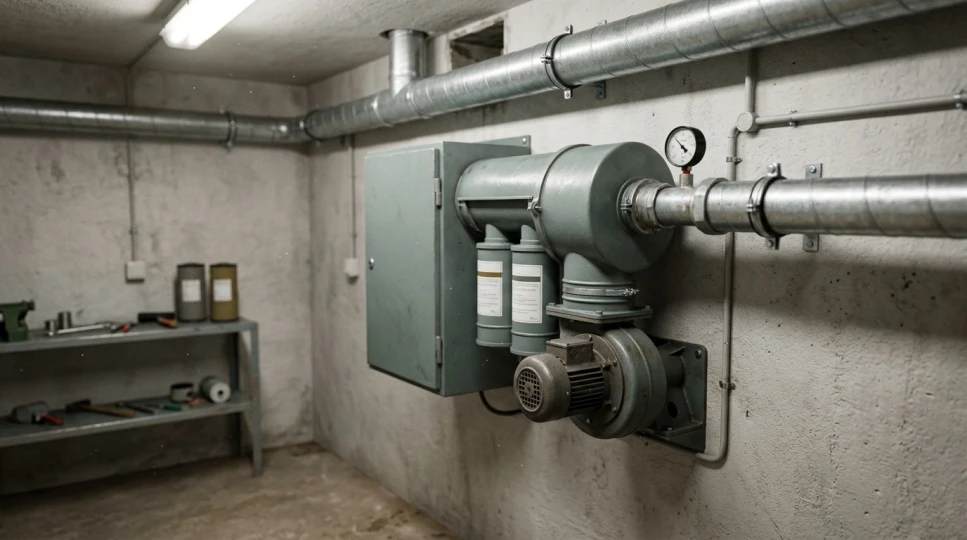

ФВУ для частного убежища: как выбрать и рассчитать производительность

Фильтровентиляционная установка – это сердце любого частного убежища: именно она определяет, сколько людей сможет безопасно находиться в укрытии и как долго. Ошибка в расчёте производительности ФВУ обходится дорого – либо установка не справится с нагрузкой, либо владелец переплатит за лишнюю производительность. Вентиляция для укрытия частного дома – это не тот элемент, на котором стоит экономить или полагаться на приблизительные прикидки: здесь нужен точный расчёт под конкретное количество людей. В этой статье разберём, от чего зависит производительность вентиляции частного убежища, какие нормы воздухообмена заложены в ДБН В.2.2-5:2023, и как посчитать параметры для конкретной семьи.

Зачем нужна ФВУ именно для частного убежища

Герметичное сооружение без вентиляции опасно: углекислый газ накапливается уже за час-два пребывания нескольких людей, а естественная вентиляция в закрытом помещении работать не может. Поэтому частному убежищу нужна принудительная вентиляция – система, которая механически подаёт очищенный воздух снаружи и одновременно отводит отработанный. По сути, это приточно-вытяжная вентиляция, где ФВУ отвечает за приток и очистку воздуха, а отдельный вытяжной канал – за его удаление.

Фильтровентиляционная установка для укрытия частного дома отличается от офисной или бытовой системы вентиляции прежде всего тем, что работает в двух принципиально разных режимах и через её клапаны помещение должно сохранять герметичность даже под нагрузкой. Именно поэтому подбор оборудования стоит делать не по общим бытовым каталогам, а по требованиям к ФВУ, прописанным в действующих строительных нормах.

Подробнее о том, зачем нужна ФВУ в укрытии, и какие именно угрозы она нейтрализует, можно прочитать в отдельном материале. Коротко: ФВУ обеспечивает очистку воздуха от пыли, а при необходимости – от вредных примесей и продуктов горения, когда наружный воздух загрязнён.

От чего зависит производительность вентиляции частного убежища

Производительность – это объём воздуха, который установка способна подать за час (м³/ч). Значение подбирают не наугад, а расчётно, с учётом двух главных факторов.

Количество людей и площадь убежища

Основа расчёта – количество лиц, которые постоянно или периодически будут находиться в укрытии. Именно количество людей, а не площадь помещения, определяет минимальную производительность: даже в большом убежище с двумя жильцами ФВУ рассчитывают на двоих, а не на кубатуру помещения. Площадь влияет опосредованно – через время, за которое воздух в помещении успевает застояться, если подача временно прерывается.

Режим работы: чистая вентиляция или фильтровентиляция

Производительность напрямую зависит от режима, в котором работает установка. Подробнее о трёх режимах вентиляции укрытия можно прочитать по ссылке, коротко о двух основных:

• режим I – воздух очищается только от пыли, подаётся непрерывно, и именно для этого режима производительность ФВУ должна быть наивысшей;
• режим II, фильтровентиляция – включается, когда наружный воздух загрязнён, и работает с намного меньшей нормой подачи на человека, поскольку пропускная способность фильтров-поглотителей ограничена.

Есть ещё режим III (полная изоляция с регенерацией воздуха запасом кислорода), но частные убежища на него обычно не рассчитывают – это решение для объектов с повышенными требованиями к защите.

Нормы воздухообмена на одного человека (м³/ч)

Требования к ФВУ по нормам воздухообмена заданы в ДБН и не зависят от производителя или модели – это база, под которую подбирают любую установку. Норма воздуха на человека в укрытии разная для каждого режима:

Для частного убежища важнейшая первая цифра: 10 м³/ч чистой вентиляции на каждого человека – это базовый ориентир, от которого и отталкиваются при подборе модели. Эксплуатационный подпор (избыточное давление) воздуха в режиме фильтровентиляции должен поддерживаться на уровне 50 Па – это та величина давления, которая не даёт загрязнённому воздуху просачиваться сквозь неплотности конструкции.

Расчёт производительности ФВУ: пошаговая инструкция

Формула расчёта производительности ФВУ проста:

Производительность (м³/ч) = количество людей × норма на человека для выбранного режима

Пример для семьи из 5 человек:

• режим I: 5 × 10 = 50 м³/ч – именно на эту производительность следует ориентироваться как на минимальную;
• режим II (фильтровентиляция): 5 × 2 = 10 м³/ч – значительно меньше, поскольку фильтры-поглотители имеют ограниченную пропускную способность.

На практике модель ФВУ подбирают по большему из двух значений – то есть по режиму I, поскольку именно он определяет габариты вентилятора и сечение воздуховодов. Если в составе убежища предусмотрено отдельное помещение пункта управления или фильтровентиляционную камеру, к общей производительности добавляют норму для персонала этих зон.

Резервное питание ФВУ на случай отключения электричества

Главный риск частного убежища – потеря электропитания именно тогда, когда вентиляция нужна больше всего. Поэтому вопрос автономности стоит решать ещё на этапе подбора установки, а не после первого отключения света.

Базовый вариант резервного питания – аккумуляторы достаточной ёмкости, рассчитанной на потребляемую мощность вентилятора и ожидаемую продолжительность автономной работы. Для более длительного пребывания в укрытии добавляют генератор (ДЭС), а электропитание переключают на него автоматически или вручную. Отдельно стоит предусматривать электроручной привод – механизм ручного вращения вентилятора, который работает без какого-либо источника тока: по нормам он обязателен там, где нет защищённого автономного источника питания или ДЭС, но даже при наличии генератора многие владельцы частных убежищ добавляют его как третий, полностью независимый уровень резерва.

Типичные ошибки при выборе ФВУ для частного убежища

• Расчёт на площадь, а не на количество людей. Производительность привязана к числу лиц, а не к кубатуре помещения – модель, подобранная «на глаз» по размеру комнаты, часто оказывается недостаточной.
• Игнорирование резервного питания. Установка без аккумуляторов или ручного привода бесполезна в момент, когда электросеть больше всего нужна: если заранее не посчитать потребляемую мощность и не подобрать аккумулятор под неё, резерва может хватить лишь на полчаса.
• Отсутствие переключения режимов. Если ФВУ не позволяет оперативно перейти с режима I на фильтровентиляцию, установка теряет смысл в ситуации, когда снаружи появляются вредные примеси.
• Слишком малая производительность «про запас на будущее». Покупка установки под текущее количество жильцов без запаса усложняет расширение убежища в случае необходимости принять соседей или родственников.
• Игнорирование требований к ФВУ по подпору воздуха. Установка может иметь достаточную производительность, но без надлежащего подпора в режиме II герметичность помещения всё равно нарушится из-за мелких неплотностей конструкции.

Подбор ФВУ для частного укрытия: как выбрать конкретную модель

Когда расчётная производительность известна, остаётся подобрать модель, которая её обеспечивает с небольшим запасом – ориентировочно 10–15%, чтобы компенсировать потери давления в воздуховодах и износ фильтров со временем. Сравнивайте модели по трём параметрам: производительностью в обоих режимах, наличием электроручного привода и потребляемой электрической мощностью двигателя – именно эти ватт-часы нужно будет заложить в расчёт резервного питания.

Вопросы и ответы

Какая минимальная производительность ФВУ нужна для семьи из 4-5 человек?

По норме 10 м³/ч на человека в режиме чистой вентиляции минимальная производительность составляет 40–50 м³/ч. Это ориентир без запаса – на практике стоит добавлять 10–15% про запас, поэтому фактически стоит выбирать модель на 45–58 м³/ч.

Чем отличается норма воздуха в режиме I от режима II?

В режиме I норма составляет 10 м³/ч на человека – воздух только очищается от пыли и подаётся непрерывно. В режиме II (фильтровентиляция) норма значительно ниже – 2 м³/ч на человека, подлежащего укрытию, поскольку фильтры-поглотители, очищающие воздух от вредных примесей, имеют ограниченную пропускную способность.

Нужен ли ручной привод, если есть генератор?

По нормам электроручной привод обязателен только тогда, когда нет защищённого автономного источника питания или ДЭС. Если генератор предусмотрен и защищён от повреждений, формального требования к ручному приводу нет. Впрочем, генератор зависит от топлива и механической исправности, поэтому ручной привод как независимый третий уровень резерва остаётся практичным решением для частного убежища.

Что произойдёт, если купить ФВУ с недостаточной производительностью?

Если производительность ниже расчётной, концентрация углекислого газа в помещении будет расти быстрее, чем успевает удаляться вытяжкой, а подпор воздуха не достигнет нужного уровня для защиты от внешних загрязнений. В режиме II это особенно критично: заниженной производительностью невозможно компенсировать ограниченную пропускную способность фильтров для всех, кто подлежит укрытию.
