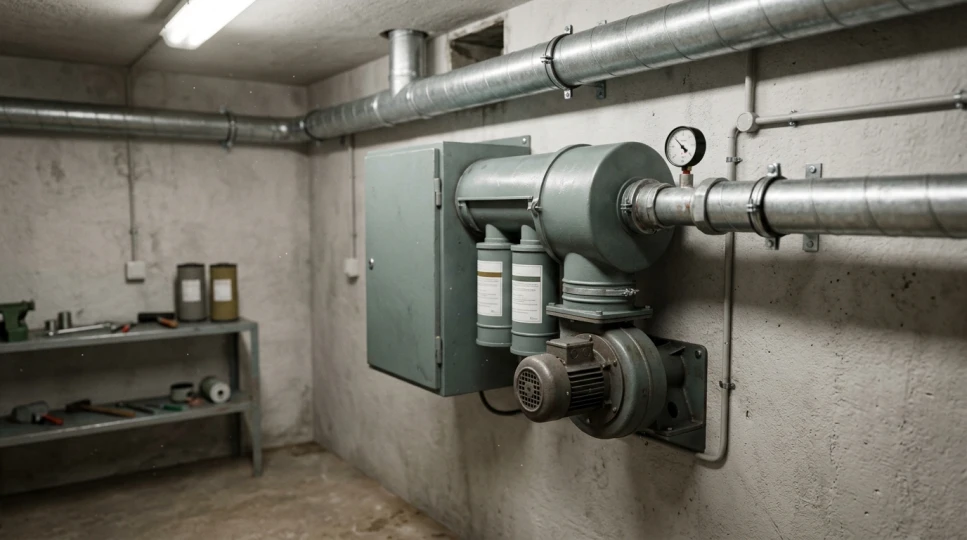

ФВУ для приватного сховища: як вибрати і розрахувати продуктивність

Фільтровентиляційна установка – це серце будь-якого приватного сховища: саме вона визначає, скільки людей зможе безпечно перебувати в укритті і як довго. Помилка в розрахунку продуктивності ФВУ коштує дорого – або установка не впорається з навантаженням, або власник переплатить за зайву продуктивність. Вентиляція для укриття приватного будинку – це не той елемент, на якому варто економити чи покладатися на приблизні прикидки: тут потрібен точний розрахунок під конкретну кількість людей. У цій статті розберемо, від чого залежить продуктивність вентиляції приватного сховища, які норми повітрообміну закладені в ДБН В.2.2-5:2023, і як порахувати параметри для конкретної родини.

Навіщо потрібна ФВУ саме для приватного сховища

Герметична споруда без вентиляції небезпечна: вуглекислий газ накопичується вже за годину-другу перебування кількох людей, а природна вентиляція в закритому приміщенні працювати не може. Тому приватному сховищу потрібна примусова вентиляція – система, яка механічно подає очищене повітря ззовні й водночас відводить відпрацьоване. По суті, це приточно-витяжна вентиляція, де ФВУ відповідає за приплив і очищення повітря, а окремий витяжний канал – за його видалення.

Фільтровентиляційна установка для укриття приватного будинку відрізняється від офісної чи побутової системи вентиляції насамперед тим, що працює в двох принципово різних режимах і через її клапани приміщення повинно зберігати герметичність навіть під навантаженням. Саме тому підбір обладнання варто робити не за загальними побутовими каталогами, а за вимогами до ФВУ, прописаними в чинних будівельних нормах.

Детальніше про те, навіщо потрібна ФВУ в укритті, і які саме загрози вона нейтралізує, можна прочитати в окремому матеріалі. Коротко: ФВУ забезпечує очищення повітря від пилу, а за потреби – від шкідливих домішок і продуктів горіння, коли зовнішнє повітря забруднене.

Від чого залежить продуктивність вентиляції приватного сховища

Продуктивність – це об'єм повітря, який установка здатна подати за годину (м³/год). Значення підбирають не навмання, а розрахунково, з урахуванням двох головних факторів.

Кількість людей та площа сховища

Основа розрахунку – кількість осіб, які постійно чи періодично перебуватимуть в укритті. Саме кількість людей, а не площа приміщення, визначає мінімальну продуктивність: навіть у великому сховищі з двома мешканцями ФВУ розраховують на двох, а не на кубатуру приміщення. Площа впливає опосередковано – через час, за який повітря в приміщенні встигає застоятися, якщо подача тимчасово переривається.

Режим роботи: чиста вентиляція чи фільтровентиляція

Продуктивність напряму залежить від режиму, у якому працює установка. Детальніше про три режими вентиляції укриття можна прочитати за посиланням, коротко про два основні:

• режим I – повітря очищується лише від пилу, подається безперервно, і саме для цього режиму продуктивність ФВУ має бути найвищою;

• режим II, фільтровентиляція – вмикається, коли зовнішнє повітря забруднене, і працює з набагато меншою нормою подачі на людину, оскільки пропускна здатність фільтрів-поглиначів обмежена.

Є ще режим III (повна ізоляція з регенерацією повітря запасом кисню), але приватні сховища на нього зазвичай не розраховують – це рішення для об'єктів з підвищеними вимогами до захисту.

Норми повітрообміну на одну особу (м³/год)

Вимоги до ФВУ щодо норм повітрообміну задані в ДБН і не залежать від виробника чи моделі – це база, під яку підбирають будь-яку установку. Норма повітря на людину в укритті різна для кожного режиму:

Для приватного сховища найважливіша перша цифра: 10 м³/год чистої вентиляції на кожну особу – це базовий орієнтир, від якого й відштовхуються під час підбору моделі. Експлуатаційний підпір (надлишковий тиск) повітря в режимі фільтровентиляції має підтримуватися на рівні 50 Па – це та величина тиску, яка не дає забрудненому повітрю просочуватися крізь нещільності конструкції.

Розрахунок продуктивності ФВУ: покрокова інструкція

Формула розрахунку продуктивності ФВУ проста:

Продуктивність (м³/год) = кількість осіб × норма на особу для обраного режиму

Приклад для родини з 5 осіб:

• режим I: 5 × 10 = 50 м³/год – саме на цю продуктивність слід орієнтуватися як на мінімальну;

• режим II (фільтровентиляція): 5 × 2 = 10 м³/год – значно менше, оскільки фільтри-поглиначі мають обмежену пропускну здатність.

На практиці модель ФВУ підбирають за більшим із двох значень – тобто за режимом I, оскільки саме він визначає габарити вентилятора й перетин повітроводів. Якщо у складі сховища передбачено окреме приміщення пункту керування чи фільтровентиляційну камеру, до загальної продуктивності додають норму для персоналу цих зон.

Резервне живлення ФВУ на випадок відключення електрики

Головний ризик приватного сховища – втрата електроживлення саме тоді, коли вентиляція потрібна найбільше. Тому питання автономності варто вирішувати ще на етапі підбору установки, а не після першого відключення світла.

Базовий варіант резервного живлення – акумулятори достатньої ємності, розрахованої на споживану потужність вентилятора та очікувану тривалість автономної роботи. Для більш тривалого перебування в укритті додають генератор (ДЕС), а електроживлення переключають на нього автоматично або вручну. Окремо варто передбачати електроручний привід – механізм ручного обертання вентилятора, який працює без жодного джерела струму: за нормами він обов'язковий там, де немає захищеного автономного джерела живлення чи ДЕС, але навіть за наявності генератора багато власників приватних сховищ додають його як третій, повністю незалежний рівень резерву.

Типові помилки при виборі ФВУ для приватного сховища

• Розрахунок на площу, а не на кількість людей. Продуктивність прив'язана до числа осіб, а не до кубатури приміщення – модель, підібрана "на око" за розміром кімнати, часто виявляється недостатньою.

• Ігнорування резервного живлення. Установка без акумуляторів чи ручного приводу марна в момент, коли електромережа найбільше потрібна: якщо заздалегідь не порахувати споживану потужність і не підібрати акумулятор під неї, резерву може вистачити лише на пів години.

• Відсутність перемикання режимів. Якщо ФВУ не дозволяє оперативно перейти з режиму I на фільтровентиляцію, установка втрачає сенс у ситуації, коли зовні з'являються шкідливі домішки.

• Занадто мала продуктивність "про запас на майбутнє". Купівля установки під поточну кількість мешканців без запасу ускладнює розширення сховища в разі потреби прийняти сусідів чи родичів.

• Ігнорування вимог до ФВУ щодо підпору повітря. Установка може мати достатню продуктивність, але без належного підпору в режимі II герметичність приміщення все одно порушиться через дрібні нещільності конструкції.

Підбір ФВУ для приватного укриття: як обрати конкретну модель

Коли розрахункова продуктивність відома, залишається підібрати модель, яка її забезпечує з невеликим запасом – орієнтовно 10–15%, щоб компенсувати втрати тиску у повітроводах і зношування фільтрів з часом. Порівнюйте моделі за трьома параметрами: продуктивністю в обох режимах, наявністю електроручного приводу та споживаною електричною потужністю двигуна – саме ці ват-години потрібно буде закласти в розрахунок резервного живлення.

Запитання та відповіді

Яка мінімальна продуктивність ФВУ потрібна для сім'ї з 4-5 осіб?

За нормою 10 м³/год на особу в режимі чистої вентиляції мінімальна продуктивність становить 40–50 м³/год. Це орієнтир без запасу – на практиці варто додавати 10–15% про запас, тож фактично варто обирати модель на 45–58 м³/год.

Чим відрізняється норма повітря в режимі I від режиму II?

У режимі I норма становить 10 м³/год на особу – повітря лише очищується від пилу і подається безперервно. У режимі II (фільтровентиляція) норма значно нижча – 2 м³/год на особу, яка підлягає укриттю, оскільки фільтри-поглиначі, що очищують повітря від шкідливих домішок, мають обмежену пропускну здатність.

Чи потрібен ручний привід, якщо є генератор?

За нормами електроручний привід обов'язковий лише тоді, коли немає захищеного автономного джерела живлення чи ДЕС. Якщо генератор передбачено і захищено від пошкоджень, формальної вимоги до ручного приводу немає. Втім, генератор залежить від палива й механічної справності, тому ручний привід як незалежний третій рівень резерву залишається практичним рішенням для приватного сховища.

Що станеться, якщо купити ФВУ з недостатньою продуктивністю?

Якщо продуктивність нижча за розрахункову, концентрація вуглекислого газу в приміщенні зростатиме швидше, ніж встигає видалятися витяжкою, а підпір повітря не досягне потрібного рівня для захисту від зовнішніх забруднень. У режимі II це особливо критично: заниженою продуктивністю неможливо компенсувати обмежену пропускну здатність фільтрів на всіх, хто підлягає укриттю.
