Навіщо потрібна фільтровентиляційна установка (ФВУ) в укритті

Навіщо потрібна ФВУ в укритті – питання, яке зазвичай постає не заздалегідь, а вже тоді, коли люди опиняються у захисній споруді на кілька годин чи навіть діб. Герметичне укриття – це замкнений простір: кисню в ньому не стає більше, а вуглекислий газ, навпаки, накопичується доволі швидко. Через годину-другу без нормального повітрообміну там стає важко дихати, а через довший час – й небезпечно для здоров'я. Навіщо потрібна фільтровентиляційна установка, зрозуміти нескладно: вона подає чисте повітря, тримає прийнятний мікроклімат і, якщо потрібно, відсіює зовнішні забруднення. Далі – про те, з чого складається ФВУ, як працює ФВУ залежно від ситуації навколо укриття та на що дивитися при виборі обладнання.

З чого складається ФВУ

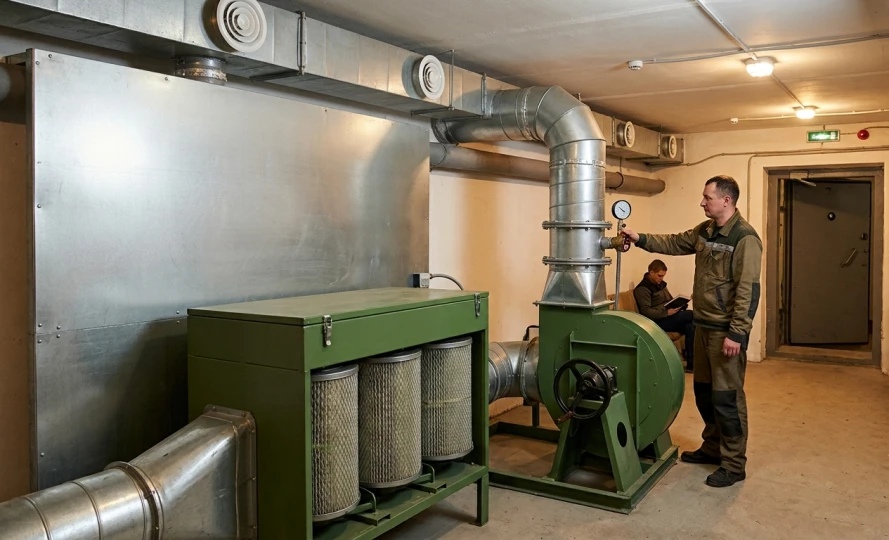

Фільтровентиляційна установка – це не одна коробка з кнопкою «увімкнути», а кілька вузлів, які працюють разом. Кожен відповідає за свою частину процесу, і без будь-якого з них система просто не виконає своєї функції.

Вентиляторний блок

Це, по суті, «серце» установки: він жене повітря крізь усю систему – із зовнішнього середовища, через фільтри, і далі в приміщення укриття. У більшості моделей вентилятор працює від електромережі, але майже завжди є й ручний привід – на випадок, якщо світла немає. Тут важливо не помилитися з продуктивністю: вона підбирається під площу укриття й кількість людей, а не «навмання».

Фільтр-поглинач

Саме цей вузол відповідає за очищення повітря від пилу, аерозолів, токсичних речовин і продуктів горіння. Усередині – кілька шарів фільтрувального матеріалу та сорбент, здатний затримувати навіть дуже дрібні частинки. Без фільтра-поглинача говорити про чисте повітря в укритті просто не має сенсу – зовнішнє середовище в критичній ситуації може бути далеко не безпечним.

Повітроводи та арматура

Повітроводи з'єднують усі вузли в один контур і розводять повітря по приміщенню. Арматура – клапани, засувки, герметичні з'єднання – керує напрямком потоку і дозволяє перемикати режими без розбирання установки. Якщо тут щось зроблено неякісно, страждає герметичність усієї системи вентиляції, і жодні хороші фільтри вже не допоможуть.

Режими роботи ФВУ

Режими роботи ФВУ залежать від того, що відбувається зовні. Перехід між ними – справа кількох секунд, через запірну арматуру, без втручання в саму конструкцію.

Коли працює режим чистої вентиляції

Поки повітря навколо укриття не становить загрози, установка працює в режимі чистої вентиляції: повітря йде через вентилятор прямо до приміщення, минаючи фільтр-поглинач. Це вигідно – ресурс фільтрів не витрачається даремно, а мікроклімат при цьому все одно залишається комфортним: менше вологи, менше вуглекислого газу.

Коли вмикається режим фільтровентиляції

Щойно з'являються продукти горіння, пил чи інші забруднювачі, установка перемикається на режим фільтровентиляції. Тепер повітря обов'язково проходить крізь фільтр-поглинач, і саме там відбувається очищення від шкідливих речовин. Завдяки цьому дихати в укритті можна навіть тоді, коли зовні повітря токсичне або сильно задимлене.

Чому примусова вентиляція необхідна в укритті

У герметичному укритті природного повітрообміну майже немає – щілини й двері тут не рятують. А якщо всередині перебуває багато людей одночасно, кисень закінчується значно швидше, ніж здається. Тому примусова вентиляція – не опція, а обов'язковий елемент інженерного облаштування будь-якої захисної споруди.

Без неї вже за годину-дві концентрація вуглекислого газу може перевищити безпечні межі, а вологість підніметься до рівня, коли просто некомфортно дихати. Примусова вентиляція закриває всі ці питання одночасно: постійно оновлює повітря, відводить тепло від людей і техніки, знижує вологість, а за потреби – захищає від зовнішнього забруднення. Для укриттів із тривалим перебуванням – бомбосховищ, підземних споруд, об'єктів цивільного захисту – це вже не рекомендація, а нормативна вимога.

Ступені очищення повітря у ФВУ

Очищення повітря в установці відбувається не за один крок, а поетапно: кожен наступний ступінь відсіює дрібніші й небезпечніші домішки, ніж попередній. Власне, у цьому й полягає логіка роботи всієї системи фільтрації повітря в укритті.

Завдяки такій багатоступеневій схемі якість повітря вдається довести до безпечного рівня навіть тоді, коли зовні все доволі погано.

Як обрати фільтровентиляційну установку для укриття

Як підібрати фільтровентиляційну установку так, щоб вона не підвела в потрібний момент? Це питання не менш важливе, ніж саме розуміння того, навіщо потрібна ФВУ. Помилка на етапі вибору зазвичай виявляється вже тоді, коли її важко виправити – під реальним навантаженням. Тому перед покупкою варто врахувати кілька базових параметрів:

• площа та об'єм укриття, а також максимальна кількість людей, які можуть перебувати там одночасно;

• необхідна продуктивність вентиляторного блока з урахуванням норм повітрообміну на одну людину;

• наявність ручного приводу – на випадок відсутності електропостачання;

• ресурс і клас фільтрів-поглиначів залежно від можливих типів забруднення;

• відповідність обладнання чинним будівельним нормам для захисних споруд.

Порівняти технічні характеристики зручно, переглянувши доступні фільтровентиляційні установки – там зазвичай вказані продуктивність, габарити й комплектація кожної моделі. Це дозволяє орієнтуватися не на середні цифри, а на параметри конкретного укриття.

Запитання та відповіді

Скільки часу ФВУ може працювати в укритті без зупинки?

Залежно від моделі, режиму й навантаження установка може працювати безперервно від кількох годин до кількох діб. Головне обмеження тут – ресурс фільтрів-поглиначів: коли він закінчується, елементи просто потребують заміни.

Чи потрібне електроживлення для роботи ФВУ, і що робити при його відсутності?

Здебільшого установки живляться від мережі, але майже завжди мають резервний ручний привід. Якщо електроенергії немає, вентилятор можна крутити вручну – цього вистачить для мінімально необхідного повітрообміну.

Які нормативи регулюють вентиляцію укриттів в Україні?

Вимоги до систем вентиляції захисних споруд прописані в будівельних нормах щодо укриттів і сховищ цивільного захисту. Там визначено продуктивність повітрообміну, вимоги до фільтрів і порядок обслуговування обладнання.

Наскільки шумно працює фільтровентиляційна установка?

Це залежить від потужності вентилятора та звукоізоляції корпусу. У більшості сучасних моделей рівень шуму розрахований так, щоб не заважати людям поруч, особливо в режимі чистої вентиляції.
