Вентиляторы для укрытий: ручной, электрический, с ДЭС-приводом

Вентилятор – это оборудование, от которого зависит, продержится ли система вентиляции укрытия, если исчезнет электричество. Ошибка на этапе выбора привода обычно проявляется не сразу, а именно в момент отключения света – когда исправить что-либо уже сложно. В этой статье разберём, какой вентилятор выбрать для укрытия в зависимости от его размера, чем отличаются ручной, электрический и ДЭС-привод, а также сколько операторов реально понадобится на практике.

Какой вентилятор выбрать для укрытия: типы привода

По типу привода вентиляторы для укрытий делят на ручные, электрические и те, что питаются от дизель-генератора (ДЭС-привод) – это три основных варианта, рассмотренных ниже. Отдельно существует комбинированный вариант – электроручной вентилятор (ЭРВ), который сочетает ручной и электрический режим в одном корпусе; о нём подробнее в следующем разделе. О том, как распределяется нагрузка на вентиляцию в разных ситуациях, можно прочитать в материале о трёх режимах вентиляции укрытия.

Вентилятор укрытия с ручным приводом

Чисто ручной привод – это вариант без какой-либо зависимости от электросети: воздух подаётся исключительно за счёт физического вращения рукоятки через редуктор. Преимущество очевидно – работает всегда, недостаток – требует нескольких операторов одновременно и физически изматывает людей при длительной работе.

Электрический привод вентилятора

Электрический привод – самый простой в повседневной эксплуатации: вентилятор включается от сети и не требует физических усилий. Но без резервного источника питания такой электровентилятор для бункера становится бесполезным в момент отключения света, поэтому нормы требуют либо резервной вентиляции с электроручными вентиляторами, либо полностью автономного источника. Чисто электрический привод без какого-либо дублирования имеет смысл разве что там, где стабильность сети подкреплена отдельным договором или собственной генерацией – для частного укрытия это скорее исключение, чем типичный сценарий.

Вентилятор с ДЭС-приводом

В этом случае вентилятор остаётся электрическим по конструкции, но питание для него обеспечивает дизель-генератор (ДЭС), а не городская сеть. Это решение для укрытий большой вместимости, где ручного привода физически не хватит, а ДЭС позволяет питать не только вентилятор, но и освещение, насосы и другое оборудование одновременно. Обратная сторона такой автономности – зависимость от запаса топлива: генератор требует регулярной дозаправки и технического обслуживания, поэтому его ресурс стоит считать отдельно от электрической части самого вентилятора.

Чем электроручной вентилятор отличается от чисто ручного или чисто электрического

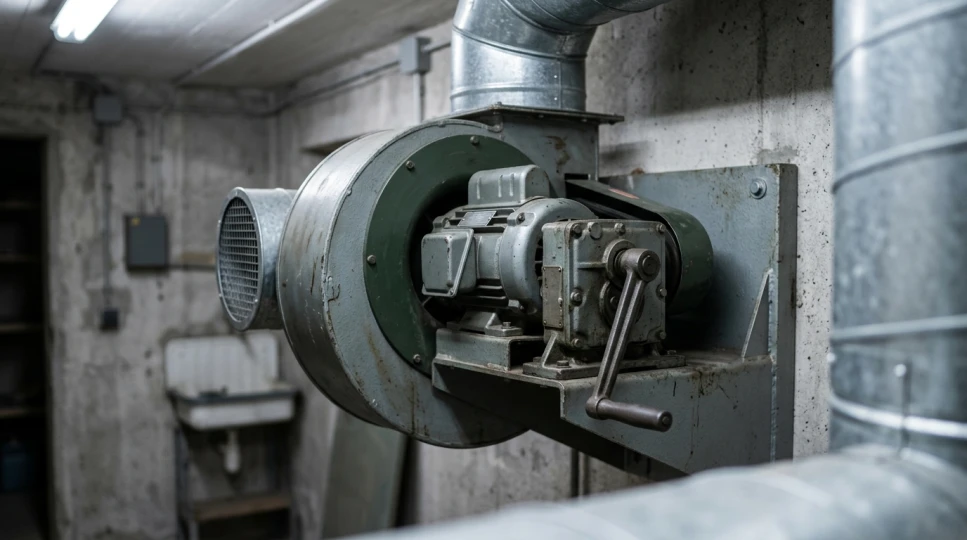

Электроручные вентиляторы (ЭРВ) сочетают оба привода в одном корпусе: редуктор оснащён муфтой переключения привода, которая автоматически переключает передачу с электродвигателя на ручную рукоятку и обратно. Благодаря этому одна и та же установка работает от сети в обычном режиме и переходит на ручное вращение, как только исчезает ток, без демонтажа или замены оборудования.

Именно поэтому нормы позволяют не проектировать отдельную резервную вентиляцию, если в системе уже стоит электроручной вентилятор для бомбоубежища: он сам является собственным резервом. А вот если установлены вентиляторы только с электроприводом, без ручного дублирования, придётся дополнительно закладывать резервную вентиляцию из расчёта не менее чем 3 м³ на человека в час – и выполнять её также электроручными вентиляторами.

Производительность вентиляторов для укрытий: примеры моделей

Наиболее распространённые электроручные модели в украинских укрытиях и ПРУ – это центробежные (радиальные) вентиляторы серии ЭРВ-72, которые до сих пор выпускают и продают как оборудование, соответствующее действующим нормам:

Разница в количестве людей для ЭРВ-72-3 объясняется просто: как основной вентилятор он подаёт полный объём чистой вентиляции (10 м³/ч на человека), а как резервный работает по значительно более низкой норме (3 м³/чел·ч), поэтому та же физическая производительность – около 1800 м³/ч – покрывает втрое больше людей. Если в системе параллельно установлено несколько электроручных вентиляторов, их сумму умножают на поправочный коэффициент 0,8, поскольку одновременная работа нескольких установок немного снижает эффективность каждой.

Помимо приточных вентиляторов, в системе понадобится и вытяжной вентилятор для удаления отработанного воздуха – чаще всего это более простой осевой вентилятор, поскольку для вытяжки не нужны те же фильтрационные характеристики, что и для притока.

Сколько операторов нужно для ручного привода

Количество операторов напрямую зависит от модели: ЭРВ-72-2 требует двух человек одновременно на рукоятке, ЭРВ-72-3 – трёх, поскольку большее рабочее колесо требует большего крутящего момента. Это не вопрос сменности, а минимальное количество людей, которые должны крутить привод одновременно, чтобы вентилятор выдавал расчётную производительность.

Вентилятор с каким приводом выбрать для укрытия в зависимости от размера

Для небольшого укрытия на несколько человек обычно достаточно одного электроручного вентилятора с ручным резервом – затраты на ДЭС здесь не оправданы. Для укрытия на несколько десятков человек и более уже стоит рассматривать полноценную фильтровентиляционную установку с ДЭС в качестве источника резервного питания, поскольку ручного привода физически не хватит на нужный объём воздуха, а содержать достаточное количество операторов посменно – непрактично.

Главное правило выбора: чем меньше укрытие и чем менее предсказуемо в нём наличие персонала для посменной работы на ручном приводе, тем больше смысла в автономном электропитании через аккумуляторы или ДЭС, а не только в ручном резерве.

Вопросы и ответы

Можно ли установить два вентилятора одновременно для большей надёжности?

Да, и нормы это прямо предусматривают: два электроручных вентилятора, установленных параллельно – основной и резервный, – это стандартная практика для укрытий, где не предусмотрена ДЭС. Такой вентилятор для бомбоубежища всегда подбирают с учётом поправочного коэффициента на параллельную работу нескольких установок.

Насколько громко работает вентилятор в ручном режиме по сравнению с электрическим?

В ручном режиме отсутствует звук электродвигателя, зато слышен механический шум приводного механизма и само вращение рабочего колеса – субъективно тише, чем в электрическом режиме, но физически ощутимее из-за вибрации рукоятки. В электрическом режиме основной шум создаёт именно электродвигатель, поэтому уровень громкости больше зависит от конкретной модели двигателя, чем от типа привода как такового.

Нужно ли менять старый советский ЭРВ-72, если он до сих пор исправно работает?

Не обязательно – ЭРВ-72-2 и ЭРВ-72-3 до сих пор серийно выпускают и продают как оборудование, соответствующее действующим требованиям к защитным сооружениям, то есть сама модель не устарела по конструкции. Заменять стоит не по возрасту, а по состоянию: если уплотнители, подшипники или обратный клапан-расходомер изношены, а фактическая производительность не соответствует расчётному количеству людей в укрытии, вентилятор нуждается в ремонте или замене независимо от года выпуска.

Сколько времени человек физически выдержит крутить ручной привод подряд?

Точной нормативной цифры для этого нет, но по общим эргономическим принципам человек способен поддерживать такую умеренную физическую нагрузку примерно 15–20 минут без существенной потери темпа, после чего требуется смена оператора. Именно поэтому для ручного режима стоит заранее определить не только минимальное количество людей на рукоятке одновременно (2–3 в зависимости от модели), но и более широкий список тех, кто может сменять друг друга посменно на протяжении всего периода отключения электричества.
