Для чого потрібні захисно-герметичні люки та де їх встановлюють
Захисно-герметичні люки – один з елементів системи герметизації захисних споруд, який рідше згадують у порівнянні з дверима та воротами, але без якого аварійний вихід зі сховища або ПРУ не відповідатиме нормам. У цій статті розглянемо, для чого потрібні захисно-герметичні люки, чим вони відрізняються від звичайних дверей, де встановлюють захисно-герметичні люки і які вимоги до захисно-герметичних люків висуває чинна норма.
Що таке захисно-герметичний люк

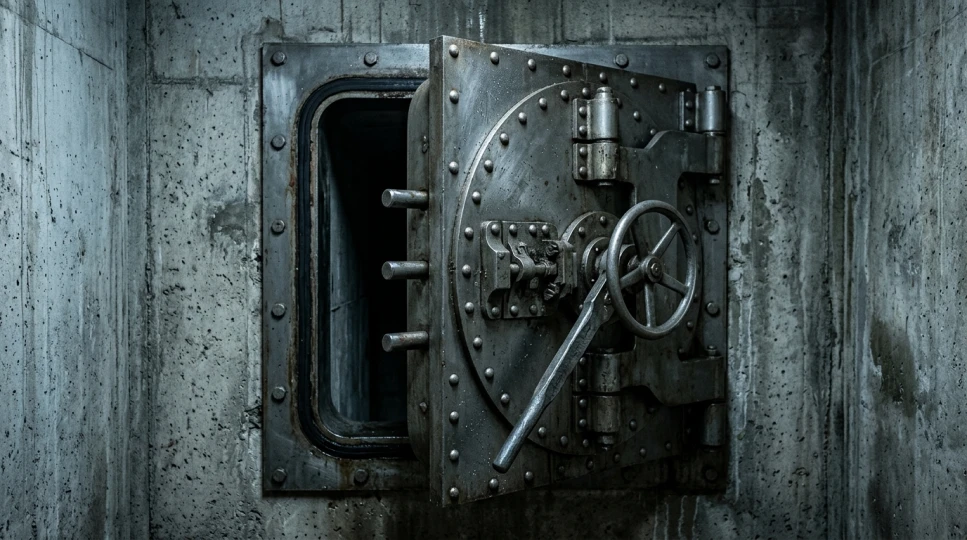

Захисно-герметичний люк – це спеціальна конструкція для заповнення прорізу аварійного виходу (шахти, тунелю чи віконного отвору), яка витримує тиск повітряної ударної хвилі, частково послаблює вплив іонізуючого випромінювання і запобігає потраплянню всередину споруди радіоактивних, хімічних речовин та продуктів горіння. На відміну від основних входів, які обладнують повноцінними дверима, люк зазвичай встановлюють у вертикальній чи горизонтальній шахті або у стіні оголовка аварійного виходу.
Полотно виготовляють зі сталі, а по периметру закладають гумовий чи інший еластичний ущільнювач, який забезпечує герметичність при закритому положенні. Закривається люк за допомогою важільного або поворотного механізму із запірними штирями. Саме в цьому й полягає застосування захисно-герметичних люків за призначенням: вони не просто перекривають проріз, а зберігають герметичність і несучу здатність конструкції під навантаженням.
Відмінності герметичного люка від дверей
Захисно-герметичні двері та люки виконують схожу функцію – герметизують проріз, – але відрізняються геометрією і місцем встановлення. Двері монтують у вертикальних прорізах основних входів і тамбур-шлюзів, тому їхня висота, як правило, перевищує ширину. Люк частіше має квадратну або близьку до квадратної форму й розташований у горизонтальній площині (перекриття шахти) або у вузькому вертикальному прорізі оголовка, куди повноцінні двері просто не вписуються за габаритами.
Ще одна відмінність – призначення. Двері обслуговують основний вхідний потік людей і тому мають більшу пропускну здатність, тоді як люк переважно проєктують для запасного виходу, яким користуються лише у разі, коли основний вхід заблоковано. Це не применшує вимог до герметичності: параметри розрахункового навантаження на люк визначають так само, як і для дверей, – залежно від класу захисту споруди.
Для чого потрібні захисно-герметичні люки
Основне призначення захисно-герметичних люків – забезпечити безпечний і герметичний аварійний вихід зі сховища чи іншої захисної споруди, якщо основний вхід зруйновано завалом або заблоковано. Без такого люка аварійна шахта чи тунель залишиться відкритим каналом, через який усередину потраплять ударна хвиля, уламки або радіоактивний пил, – це зводить нанівець захисні властивості всієї споруди.
Серед переваг захисно-герметичних люків – компактні габарити, що дозволяють монтувати їх у вузьких шахтах і оголовках аварійних виходів, де повноцінні двері просто не вміщаються, та здатність аварійного люка витримувати те саме розрахункове навантаження, що й основні захисно-герметичні двері, попри менші розміри.
Де встановлюють захисно-герметичні люки
Захисно-герметичні люки встановлюють у сховищах, протирадіаційних укриттях (ПРУ) та спорудах подвійного призначення (СПП) – скрізь, де нормами передбачено аварійний вихід окремо від основного входу. У сховищах люк найчастіше обладнує вихід із аварійної шахти чи тунелю, а в оголовку такого виходу нормами передбачено додаткові прорізи з ґратами, розташування й розміри яких залежать від висоти оголовка.
У ПРУ невеликої місткості люк може бути єдиним аварійним виходом: при місткості до 15 осіб та наявності лише одного основного входу нормами дозволено обладнати другий вихід саме у вигляді люка з вертикальною драбиною. У СПП вимоги до розміщення й розмірів люків такі самі, як і для сховища або ПРУ, залежно від того, чиїми захисними властивостями наділена конкретна споруда.
Як працюють захисно-герметичні люки: механізм задраювання
Цей вузол притискає полотно до рами у кількох точках по периметру, стискаючи ущільнювач і виключаючи будь-які проміжки для проникнення повітря чи речовин ззовні. У більшості конструкцій це важільна ручка, поворот якої одночасно висуває або підтягує кілька запірних штирів через ексцентрикові чи гвинтові передачі. Несуча здатність самого механізму розраховується так само, як і несуча здатність полотна, – під розрахункове навантаження від ударної хвилі, а не лише під вагу самого люка.
Розміри та класи захисту за ДБН В.2.2-5:2023
Клас захисту сховища визначає, на який тиск повітряної ударної хвилі має розраховуватися конструкція: чинні норми приводять навантаження від зброї масового ураження до квазістатичного тиску в діапазоні від 100 до 500 кПа залежно від класу споруди, а від засобів звичайного ураження – до 100 кПа. Захисно-герметичні люки підбирають так, щоб їхній розрахунковий параметр навантаження дорівнював або перевищував значення, встановлене для конкретного класу захисту.
Для ПРУ вимоги дещо інші: конструкція, що заповнює проріз аварійного виходу, повинна витримувати не менше 100 кПа надлишкового тиску, а основна функція такого укриття – послаблення радіаційного впливу, а не повний захист від ударної хвилі зброї масового ураження. Мінімальні розміри прорізів для сховищ і ПРУ норма визначає окремо для кожного типу споруди й місткості – детальніше про це в розділі запитань нижче.
Що змінилось у вимогах до люків аварійних виходів з квітня 2025 (Зміна №2)
З 1 квітня 2025 року діє Зміна №2 до ДБН В.2.2-5:2023, затверджена наказом Міністерства розвитку громад та територій від 13.11.2024 № 1321. Зміна уточнила вимоги саме до входів та аварійних виходів захисних споруд: для ПРУ і СПП місткістю від 16 осіб тепер потрібен щонайменше один аварійний вихід за межами зон можливих завалів, а мінімальна відстань між аварійними виходами (якщо їх два і більше) встановлена на рівні 50 м.
Окремо посилено протипожежні вимоги до приміщень з дизельними електростанціями: стіни, що відокремлюють такі приміщення від зон перебування людей, мають бути суцільними протипожежними 1-го типу. Проєкти, розроблені за попередньою редакцією норми, перед подачею на експертизу варто звірити з чинною редакцією зі Зміною №2.
Запитання та відповіді
З яких матеріалів виготовляють захисно-герметичні люки?
Полотно виготовляють зі сталі достатньої товщини для сприйняття розрахункового навантаження, а герметичність по периметру забезпечує еластичний ущільнювач. Запірні елементи затискного вузла також виконують з металу, розрахованого на ті самі навантаження, що й саме полотно.
Які розміри люка передбачені для ПРУ місткістю до 15 осіб?
Якщо ПРУ місткістю до 15 осіб має лише один основний вхід, другим аварійним виходом дозволено зробити люк розміром не менше ніж 0,6 м х 0,9 м у просвіті з вертикальною драбиною, або віконний проріз розміром не менше ніж 0,7 м х 1,5 м.
Який клас захисту люка потрібен для сховища, а який – для ПРУ?
Для сховища люк аварійного виходу повинен відповідати повному класу захисту споруди – тобто витримувати той самий розрахунковий тиск ударної хвилі (100–500 кПа залежно від класу), що й основні захисно-герметичні двері. Для ПРУ вимоги нижчі: конструкція повинна витримувати не менше 100 кПа надлишкового тиску, оскільки основне завдання ПРУ – послаблення радіаційного впливу, а не повний захист від зброї масового ураження.
Як монтують захисно-герметичний люк – до чи після бетонування прорізу?
За нормами встановлення захисно-герметичних і герметичних дверей, віконниць та люків, як правило, виконують до зведення огороджувальних конструкцій, у яких їх передбачено монтувати, – з подальшим одночасним замонолічуванням закладних частин у бетон. Це забезпечує щільніше з'єднання рами з конструкцією, ніж монтаж у вже готовий проріз.
