Для чего нужны защитно-герметичные люки и где их устанавливают
Защитно-герметичные люки – один из элементов системы герметизации защитных сооружений, о котором реже упоминают по сравнению с дверями и воротами, но без которого аварийный выход из убежища или ПРУ не будет соответствовать нормам. В этой статье рассмотрим, для чего нужны защитно-герметичные люки, чем они отличаются от обычных дверей, где устанавливают защитно-герметичные люки и какие требования к защитно-герметичным люкам выдвигает действующая норма.
Что такое защитно-герметичный люк

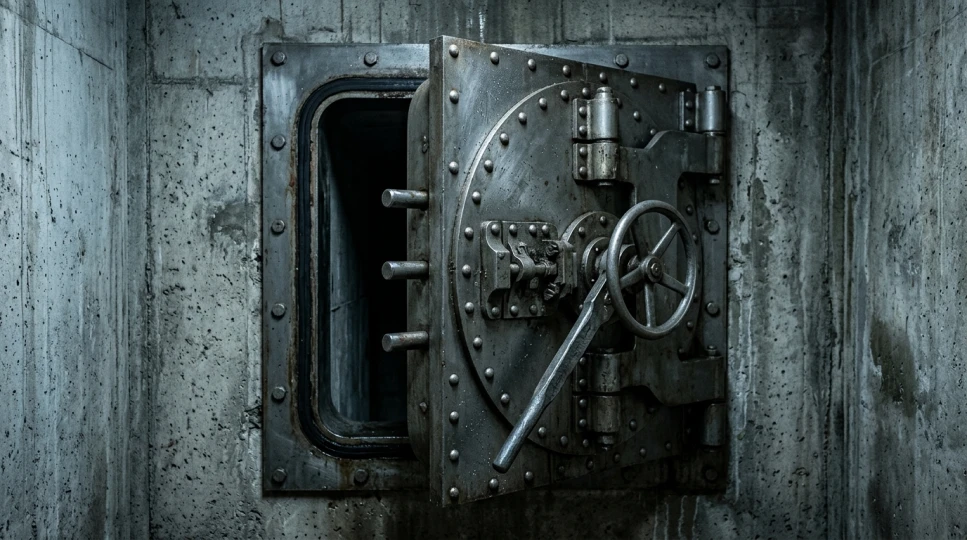

Защитно-герметичный люк – это специальная конструкция для заполнения проёма аварийного выхода (шахты, тоннеля или оконного отверстия), которая выдерживает давление воздушной ударной волны, частично ослабляет воздействие ионизирующего излучения и предотвращает попадание внутрь сооружения радиоактивных, химических веществ и продуктов горения. В отличие от основных входов, которые оборудуют полноценными дверями, люк обычно устанавливают в вертикальной или горизонтальной шахте либо в стене оголовка аварийного выхода.
Полотно изготавливают из стали, а по периметру закладывают резиновый или другой эластичный уплотнитель, который обеспечивает герметичность в закрытом положении. Закрывается люк с помощью рычажного или поворотного механизма с запорными штырями. Именно в этом и заключается применение защитно-герметичных люков по назначению: они не просто перекрывают проём, а сохраняют герметичность и несущую способность конструкции под нагрузкой.
Отличия герметичного люка от дверей
Защитно-герметичные двери и люки выполняют похожую функцию – герметизируют проём, – но отличаются геометрией и местом установки. Двери монтируют в вертикальных проёмах основных входов и тамбур-шлюзов, поэтому их высота, как правило, превышает ширину. Люк чаще имеет квадратную или близкую к квадратной форму и расположен в горизонтальной плоскости (перекрытие шахты) или в узком вертикальном проёме оголовка, куда полноценные двери просто не вписываются по габаритам.
Ещё одно отличие – назначение. Двери обслуживают основной входной поток людей и поэтому имеют большую пропускную способность, тогда как люк преимущественно проектируют для запасного выхода, которым пользуются только в случае, когда основной вход заблокирован. Это не умаляет требований к герметичности: параметры расчётной нагрузки на люк определяют так же, как и для дверей, – в зависимости от класса защиты сооружения.
Для чего нужны защитно-герметичные люки
Основное назначение защитно-герметичных люков – обеспечить безопасный и герметичный аварийный выход из убежища или другого защитного сооружения, если основной вход разрушен завалом или заблокирован. Без такого люка аварийная шахта или тоннель останется открытым каналом, через который внутрь попадут ударная волна, обломки или радиоактивная пыль, – это сводит на нет защитные свойства всего сооружения.
Среди преимуществ защитно-герметичных люков – компактные габариты, которые позволяют монтировать их в узких шахтах и оголовках аварийных выходов, где полноценные двери просто не помещаются, и способность аварийного люка выдерживать ту же расчётную нагрузку, что и основные защитно-герметичные двери, несмотря на меньшие размеры.
Где устанавливают защитно-герметичные люки
Защитно-герметичные люки устанавливают в убежищах, противорадиационных укрытиях (ПРУ) и сооружениях двойного назначения (СДН) – везде, где нормами предусмотрен аварийный выход отдельно от основного входа. В убежищах люк чаще всего оборудует выход из аварийной шахты или тоннеля, а в оголовке такого выхода нормами предусмотрены дополнительные проёмы с решётками, расположение и размеры которых зависят от высоты оголовка.
В ПРУ небольшой вместимости люк может быть единственным аварийным выходом: при вместимости до 15 человек и наличии только одного основного входа нормами разрешено оборудовать второй выход именно в виде люка с вертикальной лестницей. В СДН требования к размещению и размерам люков такие же, как и для убежища или ПРУ, в зависимости от того, какими защитными свойствами наделено конкретное сооружение.
Как работают защитно-герметичные люки: механизм задраивания
Этот узел прижимает полотно к раме в нескольких точках по периметру, сжимая уплотнитель и исключая любые промежутки для проникновения воздуха или веществ снаружи. В большинстве конструкций это рычажная ручка, поворот которой одновременно выдвигает или подтягивает несколько запорных штырей через эксцентриковые или винтовые передачи. Несущая способность самого механизма рассчитывается так же, как и несущая способность полотна, – под расчётную нагрузку от ударной волны, а не только под вес самого люка.
Размеры и классы защиты по ДБН В.2.2-5:2023
Класс защиты убежища определяет, на какое давление воздушной ударной волны должна рассчитываться конструкция: действующие нормы приводят нагрузку от оружия массового поражения к квазистатическому давлению в диапазоне от 100 до 500 кПа в зависимости от класса сооружения, а от средств обычного поражения – до 100 кПа. Защитно-герметичные люки подбирают так, чтобы их расчётный параметр нагрузки был равен или превышал значение, установленное для конкретного класса защиты.
Для ПРУ требования несколько иные: конструкция, заполняющая проём аварийного выхода, должна выдерживать не менее 100 кПа избыточного давления, а основная функция такого укрытия – ослабление радиационного воздействия, а не полная защита от ударной волны оружия массового поражения. Минимальные размеры проёмов для убежищ и ПРУ норма определяет отдельно для каждого типа сооружения и вместимости – подробнее об этом в разделе вопросов ниже.
Что изменилось в требованиях к люкам аварийных выходов с апреля 2025 (Изменение №2)
С 1 апреля 2025 года действует Изменение №2 к ДБН В.2.2-5:2023, утверждённое приказом Министерства развития общин и территорий от 13.11.2024 № 1321. Изменение уточнило требования именно к входам и аварийным выходам защитных сооружений: для ПРУ и СДН вместимостью от 16 человек теперь требуется как минимум один аварийный выход за пределами зон возможных завалов, а минимальное расстояние между аварийными выходами (если их два и более) установлено на уровне 50 м.
Отдельно усилены противопожарные требования к помещениям с дизельными электростанциями: стены, отделяющие такие помещения от зон пребывания людей, должны быть сплошными противопожарными 1-го типа. Проекты, разработанные по предыдущей редакции нормы, перед подачей на экспертизу стоит сверить с действующей редакцией с Изменением №2.
Вопросы и ответы
Из каких материалов изготавливают защитно-герметичные люки?
Полотно изготавливают из стали достаточной толщины для восприятия расчётной нагрузки, а герметичность по периметру обеспечивает эластичный уплотнитель. Запорные элементы зажимного узла также выполняют из металла, рассчитанного на те же нагрузки, что и само полотно.
Какие размеры люка предусмотрены для ПРУ вместимостью до 15 человек?
Если ПРУ вместимостью до 15 человек имеет только один основной вход, вторым аварийным выходом разрешено сделать люк размером не менее чем 0,6 м х 0,9 м в свету с вертикальной лестницей, или оконный проём размером не менее чем 0,7 м х 1,5 м.
Какой класс защиты люка нужен для убежища, а какой – для ПРУ?
Для убежища люк аварийного выхода должен соответствовать полному классу защиты сооружения – то есть выдерживать то же расчётное давление ударной волны (100–500 кПа в зависимости от класса), что и основные защитно-герметичные двери. Для ПРУ требования ниже: конструкция должна выдерживать не менее 100 кПа избыточного давления, поскольку основная задача ПРУ – ослабление радиационного воздействия, а не полная защита от оружия массового поражения.
Как монтируют защитно-герметичный люк – до или после бетонирования проёма?
По нормам установку защитно-герметичных и герметичных дверей, ставней и люков, как правило, выполняют до возведения ограждающих конструкций, в которых их предусмотрено монтировать, – с последующим одновременным замоноличиванием закладных частей в бетон. Это обеспечивает более плотное соединение рамы с конструкцией, чем монтаж в уже готовый проём.
