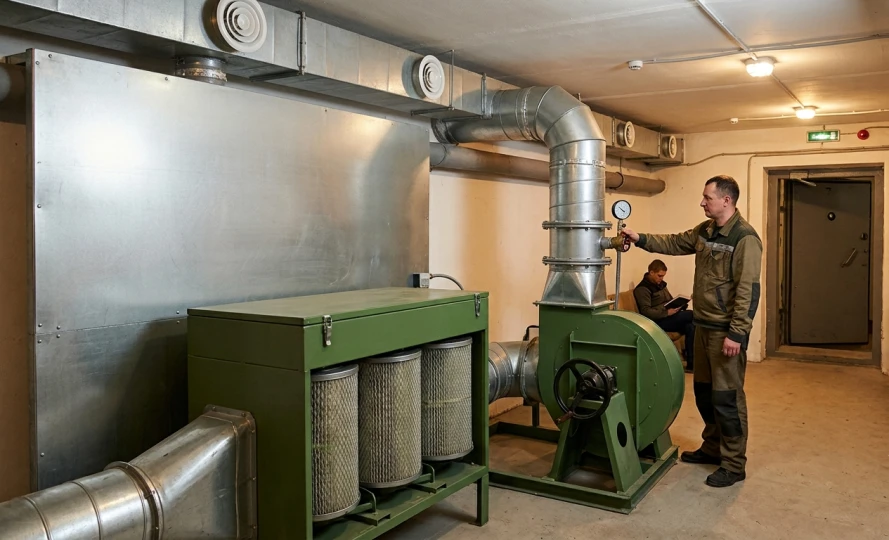

Зачем нужна фильтровентиляционная установка (ФВУ) в укрытии

Зачем нужна ФВУ в укрытии – вопрос, который обычно возникает не заранее, а уже тогда, когда люди оказываются в защитном сооружении на несколько часов или даже суток. Герметичное укрытие – это замкнутое пространство: кислорода в нём больше не становится, а углекислый газ, наоборот, накапливается довольно быстро. Через час-два без нормального воздухообмена там становится тяжело дышать, а спустя более длительное время – и опасно для здоровья. Зачем нужна фильтровентиляционная установка, понять несложно: она подаёт чистый воздух, поддерживает приемлемый микроклимат и, при необходимости, отсеивает внешние загрязнения. Далее – о том, из чего состоит ФВУ, как работает ФВУ в зависимости от ситуации вокруг укрытия и на что смотреть при выборе оборудования.

Из чего состоит ФВУ

Фильтровентиляционная установка – это не одна коробка с кнопкой «включить», а несколько узлов, которые работают вместе. Каждый отвечает за свою часть процесса, и без какого-либо из них система просто не выполнит свою функцию.

Вентиляторный блок

Это, по сути, «сердце» установки: он гонит воздух через всю систему – из внешней среды, через фильтры, и далее в помещение укрытия. В большинстве моделей вентилятор работает от электросети, но почти всегда есть и ручной привод – на случай, если света нет. Здесь важно не ошибиться с производительностью: она подбирается под площадь укрытия и количество людей, а не «наугад».

Фильтр-поглотитель

Именно этот узел отвечает за очистку воздуха от пыли, аэрозолей, токсичных веществ и продуктов горения. Внутри – несколько слоёв фильтровального материала и сорбент, способный задерживать даже очень мелкие частицы. Без фильтра-поглотителя говорить о чистом воздухе в укрытии просто не имеет смысла – внешняя среда в критической ситуации может быть далеко не безопасной.

Воздуховоды и арматура

Воздуховоды соединяют все узлы в один контур и распределяют воздух по помещению. Арматура – клапаны, задвижки, герметичные соединения – управляет направлением потока и позволяет переключать режимы без разборки установки. Если здесь что-то сделано некачественно, страдает герметичность всей системы вентиляции, и никакие хорошие фильтры уже не помогут.

Режимы работы ФВУ

Режимы работы ФВУ зависят от того, что происходит снаружи. Переход между ними – дело нескольких секунд, через запорную арматуру, без вмешательства в саму конструкцию.

Когда работает режим чистой вентиляции

Пока воздух вокруг укрытия не представляет угрозы, установка работает в режиме чистой вентиляции: воздух идёт через вентилятор прямо в помещение, минуя фильтр-поглотитель. Это выгодно – ресурс фильтров не тратится напрасно, а микроклимат при этом всё равно остаётся комфортным: меньше влаги, меньше углекислого газа.

Когда включается режим фильтровентиляции

Как только появляются продукты горения, пыль или другие загрязнители, установка переключается на режим фильтровентиляции. Теперь воздух обязательно проходит через фильтр-поглотитель, и именно там происходит очистка от вредных веществ. Благодаря этому дышать в укрытии можно даже тогда, когда снаружи воздух токсичен или сильно задымлён.

Почему принудительная вентиляция необходима в укрытии

В герметичном укрытии естественного воздухообмена почти нет – щели и двери здесь не спасают. А если внутри находится много людей одновременно, кислород заканчивается значительно быстрее, чем кажется. Поэтому принудительная вентиляция – не опция, а обязательный элемент инженерного обустройства любого защитного сооружения.

Без неё уже через час-два концентрация углекислого газа может превысить безопасные пределы, а влажность поднимется до уровня, когда просто некомфортно дышать. Принудительная вентиляция закрывает все эти вопросы одновременно: постоянно обновляет воздух, отводит тепло от людей и техники, снижает влажность, а при необходимости – защищает от внешнего загрязнения. Для укрытий с длительным пребыванием – бомбоубежищ, подземных сооружений, объектов гражданской защиты – это уже не рекомендация, а нормативное требование.

Степени очистки воздуха в ФВУ

Очистка воздуха в установке происходит не за один шаг, а поэтапно: каждая следующая ступень отсеивает более мелкие и опасные примеси, чем предыдущая. Собственно, в этом и заключается логика работы всей системы фильтрации воздуха в укрытии.

Благодаря такой многоступенчатой схеме качество воздуха удаётся довести до безопасного уровня даже тогда, когда снаружи всё довольно плохо.

Как выбрать фильтровентиляционную установку для укрытия

Как подобрать фильтровентиляционную установку так, чтобы она не подвела в нужный момент? Этот вопрос не менее важен, чем само понимание того, зачем нужна ФВУ. Ошибка на этапе выбора обычно обнаруживается уже тогда, когда её сложно исправить – под реальной нагрузкой. Поэтому перед покупкой стоит учесть несколько базовых параметров:

• площадь и объём укрытия, а также максимальное количество людей, которые могут находиться там одновременно;
• необходимая производительность вентиляторного блока с учётом норм воздухообмена на одного человека;
• наличие ручного привода – на случай отсутствия электроснабжения;
• ресурс и класс фильтров-поглотителей в зависимости от возможных типов загрязнения;
• соответствие оборудования действующим строительным нормам для защитных сооружений.

Сравнить технические характеристики удобно, просмотрев доступные фильтровентиляционные установки – там обычно указаны производительность, габариты и комплектация каждой модели. Это позволяет ориентироваться не на средние цифры, а на параметры конкретного укрытия.

Вопросы и ответы

Сколько времени ФВУ может работать в укрытии без остановки?

В зависимости от модели, режима и нагрузки установка может работать непрерывно от нескольких часов до нескольких суток. Главное ограничение здесь – ресурс фильтров-поглотителей: когда он заканчивается, элементы просто нуждаются в замене.

Нужно ли электропитание для работы ФВУ, и что делать при его отсутствии?

В большинстве случаев установки питаются от сети, но почти всегда имеют резервный ручной привод. Если электроэнергии нет, вентилятор можно крутить вручную – этого хватит для минимально необходимого воздухообмена.

Какие нормативы регулируют вентиляцию укрытий в Украине?

Требования к системам вентиляции защитных сооружений прописаны в строительных нормах по укрытиям и убежищам гражданской защиты. Там определены производительность воздухообмена, требования к фильтрам и порядок обслуживания оборудования.

Насколько шумно работает фильтровентиляционная установка?

Это зависит от мощности вентилятора и звукоизоляции корпуса. В большинстве современных моделей уровень шума рассчитан так, чтобы не мешать людям рядом, особенно в режиме чистой вентиляции.
