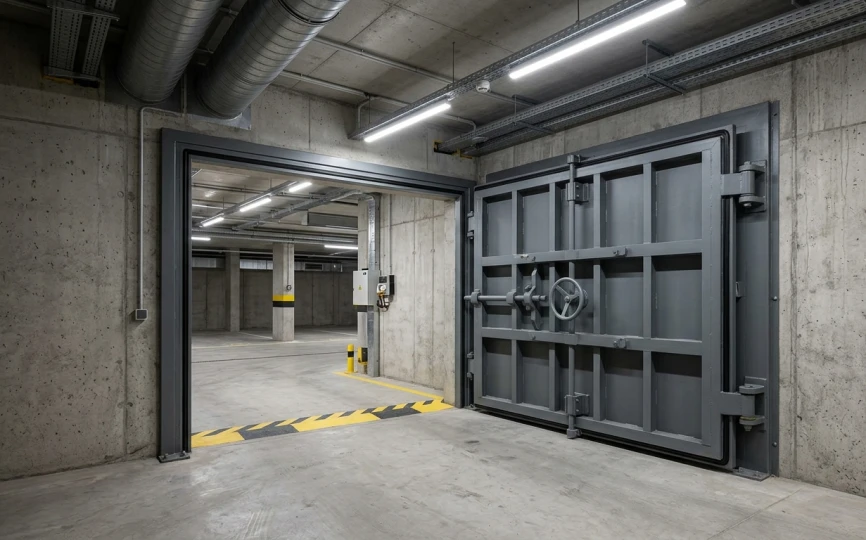

Ворота для СПП: призначення, конструкція та принцип роботи
Споруда подвійного призначення використовується у звичайному режимі для господарських або суспільних потреб, а в разі небезпеки – для тимчасового перебування людей. Це може бути, наприклад, підземний паркінг, частина громадської будівлі або інше приміщення, яке спроєктоване чи пристосоване з відповідними захисними властивостями. Звичайні гаражні конструкції для такого об’єкта не підходять: ворота для СПП мають бути частиною розрахованої системи захисту прорізів.
Що таке споруди подвійного призначення і навіщо потрібні спеціальні ворота
СПП можуть мати захисні властивості сховища або протирадіаційного укриття. Тому відповідь на запитання, які ворота потрібні для СПП, залежить не від назви приміщення, а від проєктного класу захисту, розташування прорізу та розрахункового впливу.
Для СПП із властивостями сховища застосовують захисно-герметичні ворота, які поєднують стійкість до розрахункового надлишкового тиску з герметизацією прорізу. Також проєктом можуть передбачатися герметичні ворота. Для протирадіаційних укриттів та СПП із такими властивостями можуть використовуватися захисні ворота.
Точний тип, напрямок відкривання, конструкцію входу та значення розрахункового навантаження в кПа визначають у проєктній документації відповідно до ДБН В.2.2-5:2023.
Призначення воріт для СПП
Захист від повітряної ударної хвилі та надлишкового тиску
Ударна хвиля є одним із небезпечних чинників, дію яких враховують під час розрахунку захисних конструкцій. Полотно, рама, закладні деталі й вузли кріплення мають сприйняти навантаження та передати його на огороджувальні конструкції. Потрібне значення визначають розрахунком у кПа, а параметр виробу повинен дорівнювати або перевищувати проєктне значення.
Герметизація та захист від отруйних речовин
Захисно-герметичні конструкції не лише протидіють тиску, а й перешкоджають потраплянню всередину радіоактивних, хімічних та інших небезпечних речовин, а також продуктів горіння. Герметичність створюють контур ущільнення і механізм задраювання, який щільно притискає полотно до рами.
Захисно-герметичні ворота працюють як єдина система – важлива взаємодія всіх вузлів. Після закривання, задраювання забезпечує стискання ущільнювального контуру, а рама та кріплення сприймають проєктний вплив і зберігають цілісність прорізу.»
Типи воріт для споруд подвійного призначення
Захисні (ВЗ), захисно-герметичні (ВЗГ) та герметичні (ВГ)
Захисні ворота призначені насамперед для сприйняття надлишкового тиску та часткового зменшення впливу зовнішнього іонізуючого випромінювання. Їх застосовують у ПРУ та СПП із захисними властивостями протирадіаційного укриття.
ВЗГ поєднують стійкість до ударної хвилі з герметизацією. Герметичні ворота є елементом внутрішнього контуру герметизації та запобігають проникненню небезпечних домішок. Тип виробу й місце його встановлення завжди визначають проєкт.
Одностулкові та двостулкові
Одностулкові моделі мають одне полотно та потребують відповідного простору для його переміщення. Двостулкові конструкції перекривають проріз двома полотнами й можуть бути зручними для широких в’їздів. Вибір залежить від геометрії проходу, транспортного потоку, доступної зони відкривання та вимог до евакуації.
Розпашні та відкатні
Розпашні ворота рухаються на петлях і потребують вільного сектора перед прорізом. Відкатні, або відкотні, переміщуються вздовж стіни чи спеціальної напрямної, тому для них важлива достатня бічна зона. У каталозі SKZ є розпашні та відкатні одностулкові моделі, а також двостулкові виконання та індивідуальні розміри.
Конструкція воріт: із чого складаються
Типова конструкція включає сталеве полотно, посилену раму, закладні деталі, петлі або напрямні, механізм зачинення, вузли задраювання та ущільнювачі. За комплектацією може використовуватися ручний привід або електричний привід. Для великих прорізів важливі не лише габарити полотна, а й здатність основи та прилеглих конструкцій сприймати його масу і проєктні впливи.
Конкретні моделі SKZ виготовляють за ТУ, а їхні фактичні характеристики зазначають у технічній документації та паспорті.
Класи захисту й навантаження
Клас захисту споруди та вимоги до воріт сховища визначаються під час проєктування. Не можна обирати ворота лише за розміром прорізу або позначенням «вибухостійкі». Проєктувальник враховує тип СПП, розташування входу, коефіцієнти входу й динамічності та визначає мінімальне еквівалентне навантаження в кПа.
Саме тому однакова модель не може автоматично підходити для кожного об’єкта цивільного захисту.
Де встановлюють ворота для СПП
Такі конструкції встановлюють у в’їзних і вхідних прорізах сховищ, протирадіаційних укриттів, промислових та спеціальних об’єктів. Поширений приклад – паркінг ЖК або підземний паркінг торговельного центру, передбачений проєктом як споруда подвійного призначення.
Сам факт розміщення приміщення під землею не робить його СПП. Назва «бомбосховище» вживається побутово, тоді як у нормативних документах використовується термін «сховище». Об’єкт повинен мати розрахований рівень захисту та відповідне інженерне оснащення. Такі рішення є частиною інженерної системи, на якій базується цивільний захист населення.
Монтаж і нормативні вимоги
Монтаж виконують відповідно до проєкту, технічної документації виробника та чинних норм. Для моделей SKZ передбачене кріплення до закладних деталей, змонтованих до бетонування. Розміри прорізу, положення рами, несуча здатність основи, напрямок відкривання, тамбур-шлюз і його взаємодія з воротами мають бути узгоджені ще до виготовлення виробу.
Самовільна заміна типу конструкції, приводу або схеми кріплення може змінити розрахункову роботу входу.
Як обрати ворота для СПП: короткий чек-лист
Під час підбору воріт для СПП та воріт для споруд подвійного призначення узгоджують із проєктними рішеннями. Перед замовленням потрібно перевірити:
тип об’єкта: сховище, ПРУ чи СПП із відповідними захисними властивостями;
клас захисту і розрахункове навантаження;
розміри прорізу та доступний простір для стулок;
потребу в герметизації;
тип виконання: одностулкові, двостулкові, розпашні або відкатні;
спосіб керування: ручний привід чи електричний привід;
вимоги до закладних деталей, встановлення, паспорта і ТУ.
Запитання та відповіді
Скільки важать захисно-герметичні ворота і як це впливає на проріз та основу?
Універсальної маси немає. Вона залежить від розмірів, типу полотна, класу захисту, приводу та комплектації. Фактичну масу беруть із паспорта виробу, а раму, закладні деталі й основу перевіряють розрахунком.
Який термін служби воріт для СПП?
Єдиного строку для всіх моделей немає. Його визначає виробник у паспорті та експлуатаційній документації. На ресурс впливають умови експлуатації, корозійне середовище, частота циклів, стан ущільнювачів і своєчасність технічного обслуговування.
Як обслуговувати ворота, щоб вони зберігали герметичність?
Потрібно регулярно оглядати ущільнення, механізм задраювання, петлі або напрямні, кріплення, покриття та привід. Пошкоджені прокладки та корозію усувають згідно з документацією виробника. У період невикористання їх залишають відчиненими, не стискаючи гумові прокладки механізмом задраювання.
