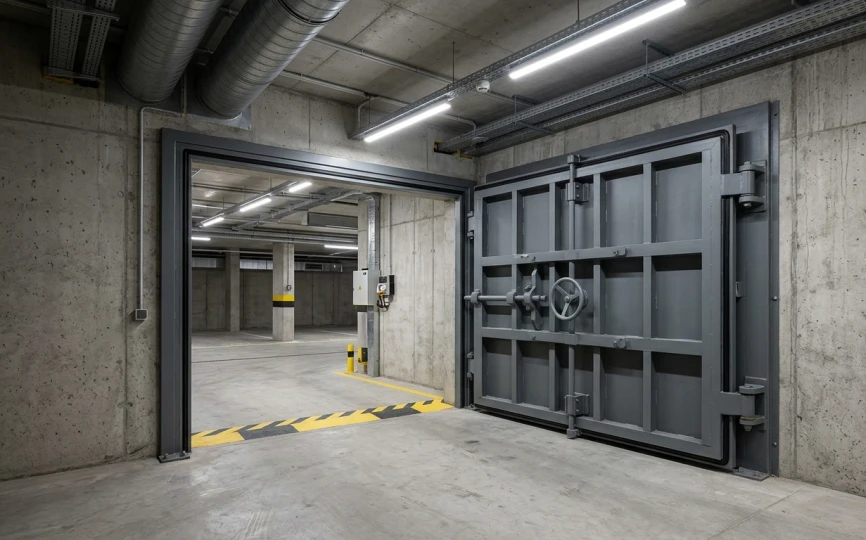

Ворота для СПП: назначение, конструкция и принцип работы

Сооружение двойного назначения используется в обычном режиме для хозяйственных или общественных нужд, а в случае опасности — для временного пребывания людей. Это может быть, например, подземный паркинг, часть общественного здания или другое помещение, спроектированное или приспособленное с соответствующими защитными свойствами. Обычные гаражные конструкции для такого объекта не подходят: ворота для СПП должны быть частью рассчитанной системы защиты проёмов.

Что такое сооружения двойного назначения и зачем нужны специальные ворота

СПП могут иметь защитные свойства убежища или противорадиационного укрытия. Поэтому ответ на вопрос, какие ворота нужны для СПП, зависит не от названия помещения, а от проектного класса защиты, расположения проёма и расчётного воздействия.

Для СПП со свойствами убежища применяют защитно-герметичные ворота, которые сочетают устойчивость к расчётному избыточному давлению с герметизацией проёма. Также проектом могут предусматриваться герметичные ворота. Для противорадиационных укрытий и СПП с такими свойствами могут использоваться защитные ворота.

Точный тип, направление открывания, конструкцию входа и значение расчётной нагрузки в кПа определяют в проектной документации в соответствии с ДБН В.2.2-5:2023.

Назначение ворот для СПП

Защита от воздушной ударной волны и избыточного давления

Ударная волна является одним из опасных факторов, действие которых учитывают при расчёте защитных конструкций. Полотно, рама, закладные детали и узлы крепления должны воспринять нагрузку и передать её на ограждающие конструкции. Необходимое значение определяют расчётом в кПа, а параметр изделия должен равняться или превышать проектное значение.

Герметизация и защита от отравляющих веществ

Защитно-герметичные конструкции не только противодействуют давлению, но и препятствуют проникновению внутрь радиоактивных, химических и других опасных веществ, а также продуктов горения. Герметичность создают контур уплотнения и механизм задраивания, который плотно прижимает полотно к раме.

Защитно-герметичные ворота работают как единая система — важно взаимодействие всех узлов. После закрывания задраивание обеспечивает сжатие уплотнительного контура, а рама и крепление воспринимают проектное воздействие и сохраняют целостность проёма.

Типы ворот для сооружений двойного назначения

Защитные (ВЗ), защитно-герметичные (ВЗГ) и герметичные (ВГ)

Защитные ворота предназначены прежде всего для восприятия избыточного давления и частичного снижения воздействия внешнего ионизирующего излучения. Их применяют в ПРУ и СПП с защитными свойствами противорадиационного укрытия.

ВЗГ сочетают устойчивость к ударной волне с герметизацией. Герметичные ворота являются элементом внутреннего контура герметизации и предотвращают проникновение опасных примесей. Тип изделия и место его установки всегда определяет проект.

Однопольные и двупольные

Однопольные модели имеют одно полотно и требуют соответствующего пространства для его перемещения. Двупольные конструкции перекрывают проём двумя полотнами и могут быть удобны для широких въездов. Выбор зависит от геометрии проёма, транспортного потока, доступной зоны открывания и требований к эвакуации.

Распашные и откатные

Распашные ворота двигаются на петлях и требуют свободного сектора перед проёмом. Откатные перемещаются вдоль стены или специальной направляющей, поэтому для них важна достаточная боковая зона. В каталоге SKZ есть распашные и откатные однопольные модели, а также двупольные исполнения и индивидуальные размеры.

Конструкция ворот: из чего состоят

Типовая конструкция включает стальное полотно, усиленную раму, закладные детали, петли или направляющие, механизм закрывания, узлы задраивания и уплотнители. По комплектации может использоваться ручной привод или электрический привод. Для крупных проёмов важны не только габариты полотна, но и способность основания и прилегающих конструкций воспринимать его массу и проектные воздействия.

Конкретные модели SKZ изготавливают по ТУ, а их фактические характеристики указывают в технической документации и паспорте.

Классы защиты и нагрузки

Класс защиты сооружения и требования к воротам убежища определяются на этапе проектирования. Нельзя выбирать ворота только по размеру проёма или обозначению «взрывостойкие». Проектировщик учитывает тип СПП, расположение входа, коэффициенты входа и динамичности и определяет минимальную эквивалентную нагрузку в кПа.

Именно поэтому одинаковая модель не может автоматически подходить для каждого объекта гражданской защиты.

Где устанавливают ворота для СПП

Такие конструкции устанавливают в въездных и входных проёмах убежищ, противорадиационных укрытий, промышленных и специальных объектов. Распространённый пример — паркинг ЖК или подземный паркинг торгового центра, предусмотренный проектом как сооружение двойного назначения.

Сам факт размещения помещения под землёй не делает его СПП. Название «бомбоубежище» употребляется бытово, тогда как в нормативных документах используется термин «убежище». Объект должен иметь рассчитанный уровень защиты и соответствующее инженерное оснащение. Такие решения являются частью инженерной системы, на которой базируется гражданская защита населения.

Монтаж и нормативные требования

Монтаж выполняют в соответствии с проектом, технической документацией производителя и действующими нормами. Для моделей SKZ предусмотрено крепление к закладным деталям, смонтированным до бетонирования. Размеры проёма, положение рамы, несущая способность основания, направление открывания, тамбур-шлюз и его взаимодействие с воротами должны быть согласованы ещё до изготовления изделия.

Самовольная замена типа конструкции, привода или схемы крепления может изменить расчётную работу входа.

Как выбрать ворота для СПП: краткий чек-лист

При подборе ворот для СПП и ворот для сооружений двойного назначения ориентируются на проектные решения. Перед заказом нужно проверить:

• тип объекта: убежище, ПРУ или СПП с соответствующими защитными свойствами;
• класс защиты и расчётную нагрузку;
• размеры проёма и доступное пространство для полотен;
• потребность в герметизации;
• тип исполнения: однопольные, двупольные, распашные или откатные;
• способ управления: ручной привод или электрический привод;
• требования к закладным деталям, монтажу, паспорту и ТУ.

Вопросы и ответы

Сколько весят защитно-герметичные ворота и как это влияет на проём и основание?

Универсальной массы нет. Она зависит от размеров, типа полотна, класса защиты, привода и комплектации. Фактическую массу берут из паспорта изделия, а раму, закладные детали и основание проверяют расчётом.

Какой срок службы ворот для СПП?

Единого срока для всех моделей нет. Его определяет производитель в паспорте и эксплуатационной документации. На ресурс влияют условия эксплуатации, коррозионная среда, частота циклов, состояние уплотнителей и своевременность технического обслуживания.

Как обслуживать ворота, чтобы они сохраняли герметичность?

Нужно регулярно осматривать уплотнения, механизм задраивания, петли или направляющие, крепление, покрытие и привод. Повреждённые прокладки и коррозию устраняют согласно документации производителя. В период неиспользования их оставляют открытыми, не сжимая резиновые прокладки механизмом задраивания.
