Стінка (екран) протипилового фільтра в сховищах і ПРУ
Актуальним питанням залишається влаштування стінки (екрана), яка унеможливлює пряме опромінення обслуговуючого персоналу, що працює на ручному приводі електроручних вентиляторів.
У проєктах систем вентиляції сховищ і ПРУ іноді не передбачається захист людей від можливого опромінення від накопиченого в протипилових фільтрах радіоактивного пилу, незважаючи на пряму норму, що міститься в пунктах 7.2.1.16 та 7.2.2.6 ДБН В.2.2-5:2023 «Захисні споруди цивільного захисту».

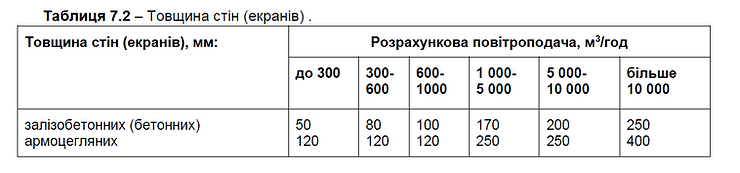

Як видно з таблиці, матеріалом може бути як залізобетон (бетон), так і цегла.
Найбільш доступним рішенням ми вважаємо застосування тротуарних плит потрібного розміру. Ці вироби доступні в будь-якому регіоні для використання в будівництві та є недорогими.
Довідково: плита розміром 1000×1000×100 мм (1 м²) матиме вагу 240 кг.
Ми дослідили найбільш поширені умови, в яких будуються укриття та сховища, і склали схему, на якій позначили можливий вид захисного екрана у фільтровентиляційному приміщенні.
Схематичне зображення не є рекомендацією, тому слід керуватися вимогами чинних норм, обстановкою на об’єкті та іншими факторами, що впливають на вибір рішення.
На цій ілюстрації показано можливу схему розташування захисного екрана. У фільтрі ФЯР може накопичуватися радіоактивний пил, а в робочій зоні електроручного вентилятора можуть перебувати люди. Для їх захисту слід передбачити екран, товщина якого вибирається відповідно до матеріалу, з якого він виготовлений, та повітроподачі, що проходить через фільтр.
Слід обов’язково перевірити аналогічні зони можливого опромінення і у вертикальній площині, щоб виключити незахищені ділянки.
Таким чином, ми наочно побачили, що захисний екран протипилових фільтрів не є частиною фільтра або електроручного вентилятора. Натомість це може бути додаткове обладнання або частина будівельних конструкцій захисної споруди.
Для кріплення залізобетонної плити можна застосовувати кронштейни, підвіси, підставки тощо.
У випадку виконання екрана з цегли, його зведення не відрізняється від зведення стін або перегородок.
