Вентиляторы для убежищ: ручной, электрический при наличии ДЭС

Вентилятор – это оборудование, от которого зависит, продержится ли система вентиляции укрытия, если исчезнет электричество. Ошибка на этапе выбора привода обычно проявляется не сразу, а именно в момент отключения света – когда исправить что-либо уже сложно. В этой статье разберём, какой вентилятор выбрать для убежища в зависимости от его размера, чем отличаются ручной и электрический привод, какую роль играет ДЭС как источник питания, а также сколько операторов реально понадобится на практике.

Какой вентилятор выбрать для убежища: типы привода

По типу привода вентиляторы для убежищ делят на два основных варианта: ручные и электрические. ДЭС (дизель-генератор) – это не отдельный тип привода, а источник питания для электрического вентилятора, который используют вместо городской сети, когда нужна автономность. Отдельно существует комбинированный вариант – электроручной вентилятор (ЭРВ), который сочетает ручной и электрический режим в одном корпусе; о нём подробнее в следующем разделе. О том, как распределяется нагрузка на вентиляцию в разных ситуациях, можно прочитать в материале о трёх режимах вентиляции укрытия.

Вентилятор убежища с ручным приводом

Чисто ручной привод – это вариант без какой-либо зависимости от электросети: воздух подаётся исключительно за счёт физического вращения рукоятки через редуктор. Преимущество очевидно – работает всегда, недостаток – требует нескольких операторов одновременно и физически изнуряет людей при длительной работе.

Электрический привод вентилятора

Электрический привод – самый простой в повседневной эксплуатации: вентилятор включается от сети и не требует физических усилий. Но без резервного источника питания такой электровентилятор для бункера становится бесполезным в момент отключения света, поэтому нормы требуют либо резервной вентиляции с электроручными вентиляторами, либо полностью автономного источника. Чисто электрический привод без какого-либо дублирования имеет смысл разве что там, где стабильность сети подкреплена отдельным договором или собственной генерацией – для частного укрытия это скорее исключение, чем типовой сценарий.

Источником питания для электрического вентилятора может быть как городская сеть, так и дизель-генератор (ДЭС) – конструктивно вентилятор остаётся тем же самым, меняется лишь то, откуда он получает ток. ДЭС выбирают для убежищ большой вместимости, где ручного привода физически не хватит, а генератор позволяет питать не только вентилятор, но и освещение, насосы и другое оборудование одновременно. Обратная сторона такой автономности – зависимость от запаса топлива: генератор требует регулярной дозаправки и техобслуживания, поэтому его ресурс стоит считать отдельно от электрической части самого вентилятора.

Чем электроручной вентилятор отличается от чисто ручного или чисто электрического

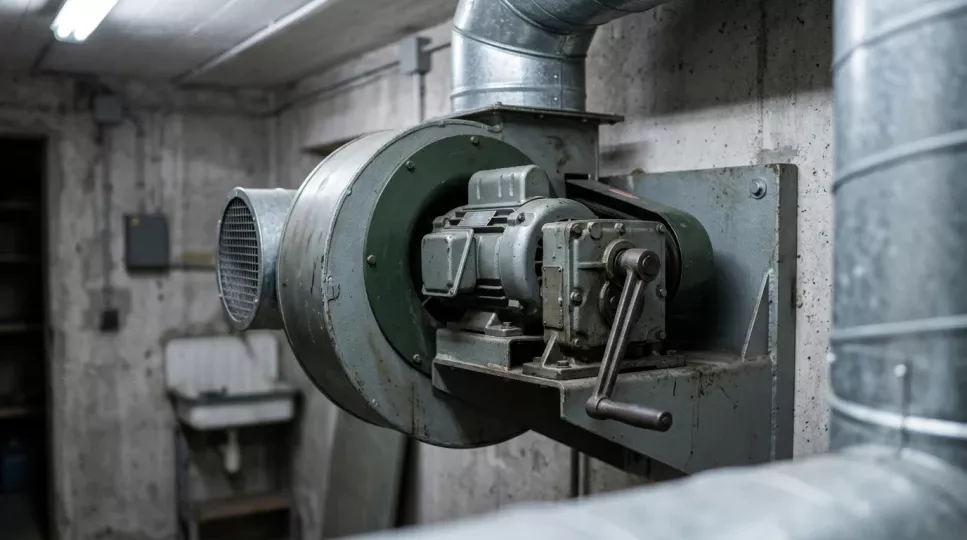

Электроручные вентиляторы (ЭРВ) сочетают оба привода в одном корпусе: редуктор оснащён муфтой переключения привода, которая автоматически переключает передачу с электрического двигателя на ручную рукоятку и обратно. Благодаря этому одна и та же установка работает от сети в обычном режиме и переходит на ручное вращение, как только исчезает ток, без демонтажа или замены оборудования.

Именно поэтому нормы разрешают не проектировать отдельную резервную вентиляцию, если в системе уже стоит электроручной вентилятор для бомбоубежища: он сам является собственным резервом. А вот если установлены вентиляторы только с электроприводом, без ручного дублирования, придётся дополнительно закладывать резервную вентиляцию из расчёта не менее чем 3 м³ на человека в час – и выполнять её также электроручными вентиляторами.

Производительность вентиляторов для убежищ: примеры моделей

Самые распространённые электроручные модели в украинских убежищах и ПРУ – это центробежные (радиальные) вентиляторы серии ЭРВ-72, которые до сих пор выпускают и продают как оборудование, соответствующее действующим нормам:

Разница в количестве человек для ЭРВ-72-3 объясняется просто: как основной вентилятор он подаёт полный объём чистой вентиляции (10 м³/ч на человека), а как резервный работает по значительно более низкой норме (3 м³/чел·ч), поэтому та же физическая производительность – около 1800 м³/ч – покрывает втрое больше людей. Если в системе параллельно установлено несколько электроручных вентиляторов, их сумму умножают на поправочный коэффициент 0,8, поскольку одновременная работа нескольких установок немного снижает эффективность каждой.

Кроме приточных вентиляторов, в системе понадобится и вытяжной вентилятор для удаления отработанного воздуха – чаще всего это более простой осевой вентилятор, поскольку для вытяжки не нужны те же фильтрационные характеристики, что для притока.

Сколько операторов нужно для ручного привода

Количество операторов напрямую зависит от модели: ЭРВ-72-2 требует двух человек одновременно на рукоятке, ЭРВ-72-3 – трёх, поскольку большее рабочее колесо требует большего крутящего момента. Это не вопрос сменности, а минимальное количество людей, которые должны крутить привод одновременно, чтобы вентилятор выдавал расчётную производительность.

Ручной или электрический вентилятор: что выбрать для убежища в зависимости от размера

Для небольшого убежища на несколько человек обычно достаточно одного электроручного вентилятора с ручным резервом – затраты на установку ДЭС здесь не оправданы. Для убежища на несколько десятков человек и больше уже стоит рассматривать полноценную фильтровентиляционную установку с электрическим приводом, который питается от ДЭС как источника резервного питания, поскольку ручного привода физически не хватит на нужный объём воздуха, а содержать достаточное количество операторов посменно – непрактично.

Главное правило выбора: чем меньше убежище и чем менее предсказуемо в нём наличие персонала для посменной работы на ручном приводе, тем больше смысла в автономном электропитании через аккумуляторы или ДЭС, а не только в ручном резерве.

Вопросы и ответы

Можно ли установить два вентилятора одновременно для большей надёжности?

Да, и нормы это прямо предусматривают: два электроручных вентилятора, установленные параллельно – основной и резервный, – это стандартная практика для убежищ, где не предусмотрена ДЭС. Такой вентилятор для бомбоубежища всегда подбирают с учётом поправочного коэффициента на параллельную работу нескольких установок.

Насколько громко работает вентилятор в ручном режиме по сравнению с электрическим?

В ручном режиме отсутствует звук электродвигателя, зато слышен механический шум приводного механизма и само вращение рабочего колеса – субъективно тише, чем в электрическом режиме, но физически ощутимее из-за вибрации рукоятки. В электрическом режиме основной шум создаёт именно электродвигатель, поэтому уровень громкости больше зависит от конкретной модели двигателя, чем от типа привода как такового.

Нужно ли менять старый советский ЭРВ-72, если он до сих пор исправно работает?

Не обязательно – ЭРВ-72-2 и ЭРВ-72-3 до сих пор серийно выпускают и продают как оборудование, соответствующее действующим требованиям к защитным сооружениям, то есть сама модель не является устаревшей по конструкции. Заменять стоит не по возрасту, а по состоянию: если уплотнители, подшипники или обратный клапан-расходомер изношены, а фактическая производительность не соответствует расчётному количеству людей в укрытии, вентилятор нуждается в ремонте или замене независимо от года выпуска.

Сколько времени человек физически выдержит крутить ручной привод подряд?

Точной нормативной цифры для этого нет, но по общим эргономическим принципам человек способен поддерживать такую умеренную физическую нагрузку примерно 15–20 минут без существенной потери темпа, после чего нужна смена оператора. Именно поэтому для ручного режима стоит заранее определить не только минимальное количество людей на рукоятке одновременно (2–3 в зависимости от модели), а и более широкий список тех, кто может сменять друг друга посменно на протяжении всего периода отключения электричества.
