Особенности и требования к дверям для ПРУ
Противорадиационные укрытия остаются одним из самых распространённых видов защитных сооружений, которые обустраивают в подвалах жилых домов, на предприятиях и в учреждениях социальной сферы. От того, какие именно двери для ПРУ установлены на входе, зависит, выполнит ли укрытие свою основную функцию – защитит ли людей от радиоактивного загрязнения, обломков и избыточного давления ударной волны. Поэтому требования к дверям для ПРУ подробно прописаны в действующих строительных нормах и не допускают произвольных трактовок.
Что такое ПРУ и чем оно отличается от убежища
Противорадиационное укрытие – это защитное сооружение, которое снижает влияние ионизирующего излучения, ослабляет действие ударной волны и защищает от обломков при обычных средствах поражения. В отличие от убежища, ПРУ имеет меньшие требования к защитным свойствам и рассчитано на меньший уровень нагрузки, однако это не означает упрощённого подхода к выбору дверей.
Отдельную категорию составляют сооружения двойного назначения (СДН) – помещения, которые в обычном режиме используются как офисы, паркинги или складские зоны, а в случае угрозы оперативно переводятся в режим укрытия. Для СДН с защитными свойствами ПРУ действуют те же принципы обустройства входов, что и для классических противорадиационных укрытий.
Главное отличие ПРУ от убежища – в степени герметизации и нагрузке, которую должны выдерживать конструктивные элементы. Если убежище проектируют с учётом значительно более высокого давления ударной волны, то для ПРУ строительные нормы предусматривают несколько меньшие, но также строго регламентированные показатели.
Какие двери предусмотрены ДБН В.2.2-5:2023 для ПРУ
Основным нормативным документом, определяющим требования к дверям ПРУ по ДБН, является ДБН В.2.2-5:2023 "Защитные сооружения гражданской защиты". Именно этот документ устанавливает перечень типов дверей, их технические характеристики и порядок размещения в конструкции входа.

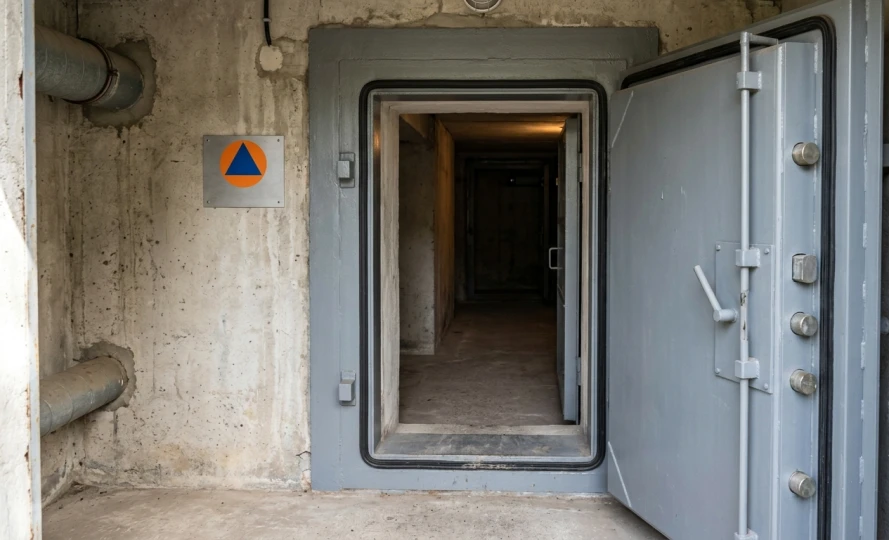

Защитно-герметичные двери
Защитно-герметичные двери устанавливают во внешней стене тамбура или тамбур-шлюза. Они одновременно выполняют две функции: обеспечивают герметизацию помещения и выдерживают нагрузку от ударной волны. Такие двери подбирают так, чтобы параметр их расчётной нагрузки был равен нормативному значению, определённому для конкретной группы защиты ПРУ, или превышал его.
Герметичные двери
Герметичные двери размещают во внутренней стене тамбура. В отличие от защитно-герметичных, они не рассчитаны на противодействие ударной волне, однако обеспечивают полную герметизацию помещения, препятствуя проникновению радиоактивных, химических веществ и продуктов горения внутрь укрытия.
Герметичные двустворчатые двери
Для входов с увеличенной шириной проёма, а также для объектов, где нужно обеспечить быструю эвакуацию большого количества людей, применяют герметичные двустворчатые двери. Они сохраняют все защитные свойства одностворчатых конструкций, но позволяют расширить проходное отверстие без потери герметичности и стойкости к нагрузке.
Основные требования к дверям для ПРУ
Нормы дверей для ПРУ охватывают не только саму конструкцию полотна, но и параметры дверного проёма, направление открывания, а также требования к аварийным выходам.
Требования к дверным проёмам
Дверные проёмы с защитными дверями, ведущие непосредственно в помещения ПРУ или СДН с соответствующими защитными свойствами, должны соответствовать чётко определённым параметрам ширины и расположения. Ширина тамбура при дверях должна превышать ширину дверного полотна как минимум на 0,6 м, что позволяет обеспечить комфортное и безопасное движение людей во время заполнения укрытия.
Нагрузка и стойкость к ударной волне
Ключевая особенность дверей для противорадиационных укрытий – способность выдерживать минимальную квазистатическую (эквивалентную) равномерно распределённую нагрузку. Защитные двери подбирают таким образом, чтобы их расчётный параметр был равен нормативному значению давления для соответствующей группы защиты или превышал его. При этом учитывают коэффициенты входа и динамичность нагрузки, прописанные в профильных таблицах ДБН.
Ориентировочные показатели нагрузки, заложенные в нормах для различных средств поражения, приведены ниже.
| Источник угрозы | Расчётный подход к нагрузке |
|---|---|
| Ядерное оружие | Давление до 500 кПа в зависимости от класса или группы защитного сооружения |
| Обычные средства поражения (ракеты, боеприпасы РСЗО, артснаряды) | Избыточное давление приводится к эквивалентной нагрузке 100 кПа |
Эти показатели не распространяются на случаи прямого попадания боеприпасов в стены или перекрытия сооружения – для таких сценариев отдельных расчётных требований нормы не предусматривают.
Требования к аварийным выходам и люкам
Помимо основного входа, ПРУ должно иметь аварийный выход. Он оформляется в виде проёма, заполняемого защитным люком, или дверного проёма, ведущего из ПРУ в тоннель аварийного выхода. Такой люк должен соответствовать тем же требованиям по герметизации и стойкости к нагрузке, что и основные защитно-герметичные двери, а конструктивное решение входа должно исключать попадание атмосферных осадков или поверхностных вод внутрь сооружения.
Изменения в требованиях к входам в ПРУ (Изменение №2, действует с 01.04.2025)
С 1 апреля 2025 года вступило в силу Изменение №2 к ДБН В.2.2-5:2023, которое детализировало порядок организации путей доступа к ПРУ и СДН с защитными свойствами ПРУ. Согласно обновлённой редакции, доступ к укрытию можно проектировать одним из трёх способов:
- непосредственно снаружи, с улицы;
- через смежные помещения, не входящие в состав ПРУ;
- через подземные или заглублённые переходы (тоннели), соединяющие укрытие с другими зданиями.
Также изменение детализировало требования к устройству аварийного выхода в виде проёма с защитным люком и уточнило определение внутреннего защищённого объёма – совокупности помещений ПРУ или СДН в пределах ограждающих конструкций, спроектированных в соответствии с разделом 14 ДБН В.2.2-5:2023. Отдельно нормировано требование об отделении встроенных и пристроенных защитных сооружений в самостоятельный противопожарный отсек. Это касается и СДН с защитными свойствами ПРУ.
Эти уточнения не меняют базовых принципов герметизации, однако напрямую влияют на то, какие именно двери и люки применяют на каждом участке пути доступа – от уличного входа до внутреннего тамбура.
Материалы и конструкция дверей для ПРУ
Двери для ПРУ изготавливают из стали, способной обеспечить необходимые защитные свойства и выдержать расчётную нагрузку без деформации полотна или рамы. Конструкция предусматривает усиленный контур обвязки, специальные уплотнители по периметру для герметизации стыка, а также запорные механизмы, равномерно распределяющие усилие прижима по всей площади полотна.
Обязательным условием является монтаж дверной конструкции до момента бетонирования проёма – это позволяет обеспечить целостность соединения рамы с несущими конструкциями и исключить образование неплотностей. Продукция должна сопровождаться паспортом или сертификатом качества, подтверждающим соответствие изделия требованиям действующих ДСТУ и профильных ДБН.
Выбор конкретного типа дверей – одностворчатых защитно-герметичных, герметичных или двустворчатых – зависит от группы защиты укрытия, ширины проёма и планировочного решения входа, определённого проектной документацией.
Вопросы и ответы
Чем двери для ПРУ отличаются от дверей для бомбоубежища?
Двери для убежищ рассчитаны на существенно более высокий уровень нагрузки и более высокий класс защиты, тогда как двери для ПРУ проектируют под меньшие, но также строго регламентированные показатели давления. Принцип работы – герметизация и противодействие ударной волне – остаётся общим для обоих типов защитных сооружений.
Какие двери обязательны для входа в ПРУ согласно ДБН В.2.2-5:2023?
Нормы предусматривают установку защитно-герметичных дверей во внешней стене тамбура и герметичных – во внутренней. При необходимости заполнение дверных проёмов ПРУ или СДН с защитными свойствами ПРУ разрешается выполнять именно защитно-герметичными дверями, соответствующими группе защиты укрытия.
Кто имеет право изготавливать и монтировать такие двери?
Изготовление и монтаж дверей для защитных сооружений выполняют специализированные производственные предприятия, обладающие технической базой для выпуска конструкций, соответствующих требованиям ДБН и ДСТУ. Монтаж осуществляют до бетонирования проёма, что требует согласованной работы производителя со строительной бригадой.
Нужен ли сертификат соответствия на двери для ПРУ?
Да, двери для защитных сооружений поставляются с паспортом или сертификатом качества производителя, подтверждающим соответствие продукции нормативным требованиям. Этот документ является частью технической документации объекта и может потребоваться при приёмке укрытия в эксплуатацию.
